وظيفة المنتج

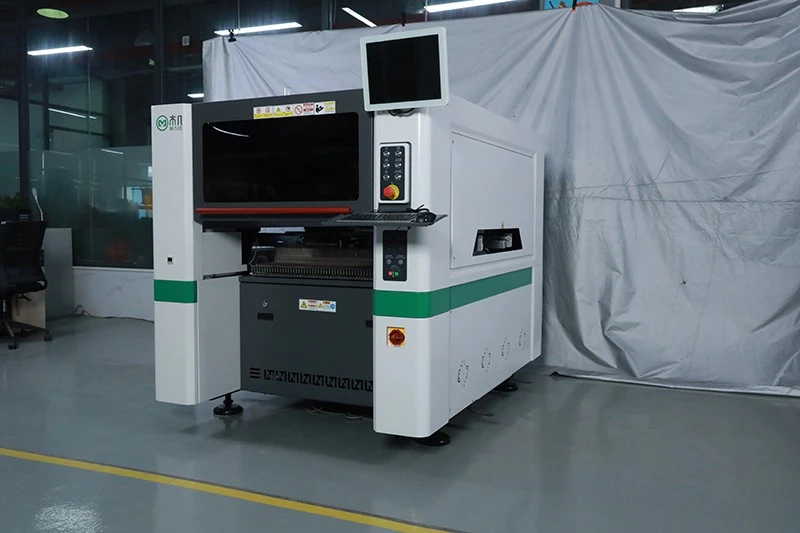

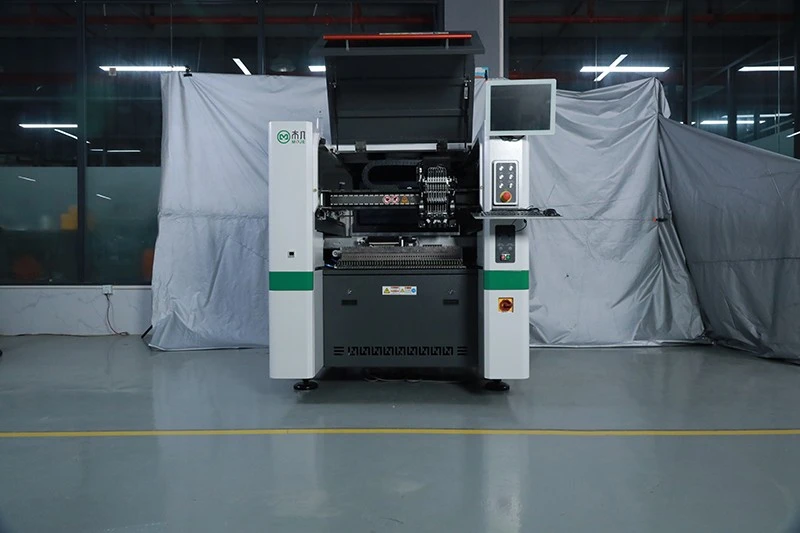

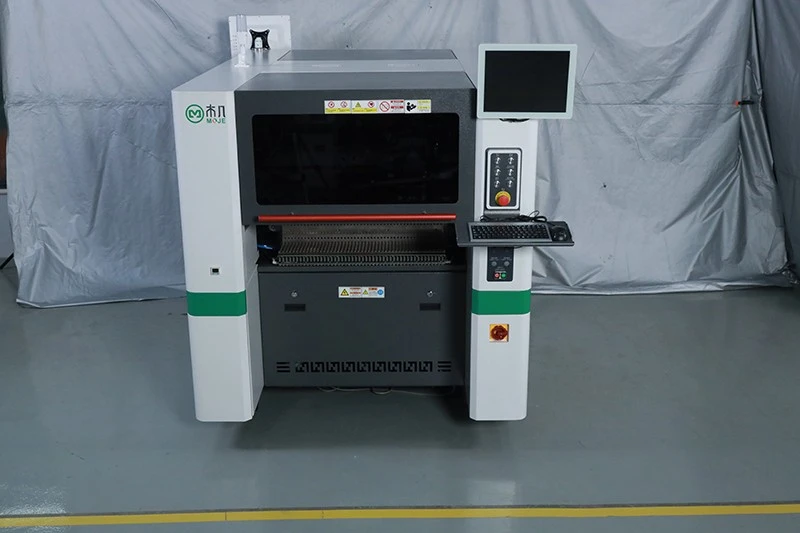

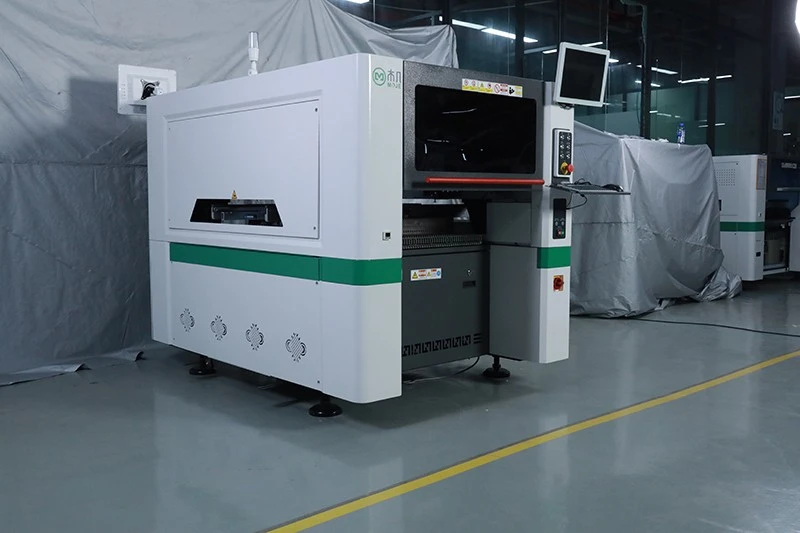

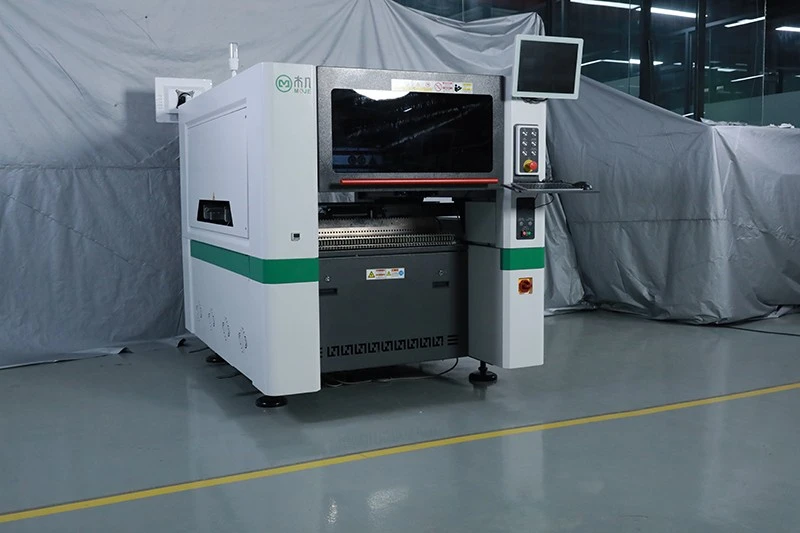

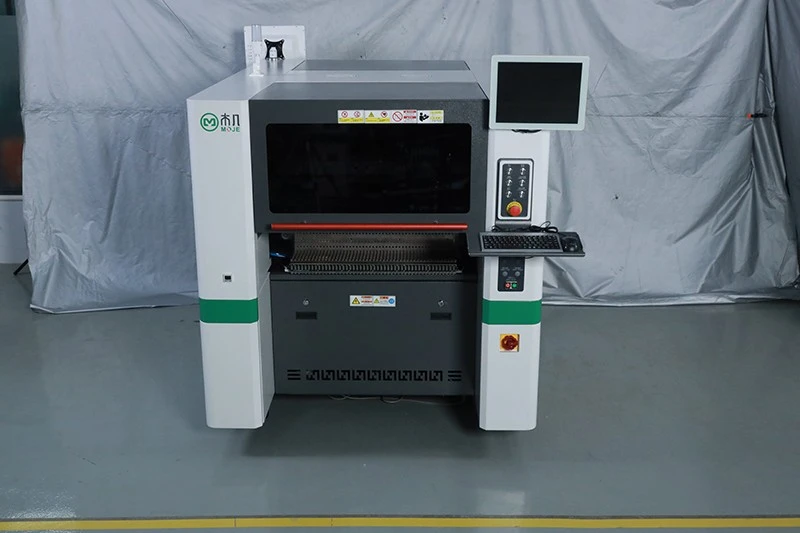

يعد FTH101 HIGH - Precision MultiFunctional Pick - و - مكانًا بارزًا في حقل تجميع PCB SMT لأدائه الاستثنائي وفوائده العديدة. تم تجهيز هذا الجهاز بتقنية التحكم في محرك الأقراص المبتكر ، ذاتيًا-. يضمن هذا التصميم المتقدم أن يتم وضع كل مكون في وضعه المحدد ، مما يعزز كفاءة الإنتاج مع ضمان جودة المنتج المتفوقة.
في عالم مجموعة PCB SMT ، يوفر FTH101 حلاً قويًا مصممًا لتلبية المطالب الصارمة لتصنيع الإلكترونيات الحديثة. من خلال نظام التحكم Direct Direct Direct - ، يوفر درجة عالية من الدقة التي تعتبر ضرورية للوضع الدقيق للمكونات على مركبات ثنائي الفينيل متعدد الكلور. هذه الدقة أمر حيوي لضمان موثوقية ووظائف المنتجات الإلكترونية النهائية.
علاوة على ذلك ، تم تصميم FTH101 للتعامل مع مجموعة واسعة من مهام تجميع PCB SMT ، مما يجعلها أداة لا غنى عنها للمصنعين الذين يحتاجون إلى براعة في خطوط الإنتاج الخاصة بهم. تضمن قدرتها على وضع المكونات بدقة مع الحد الأدنى من الانحراف أن عملية تجميع PCB SMT تلبي معايير الجودة الصارمة التي تتطلبها الصناعة.
من خلال دمج التكنولوجيا المتقدمة مع التشغيل - ، يقوم FTH101 بإنشاء معيار جديد في معدات تجميع PCB SMT ، مما يقدم تحسينات في الأداء القابلة للقياس عبر مجموعة واسعة من التطبيقات. سواء كنت تتعامل مع التصميمات المعقدة أو أوامر الحجم العالية- ، فإن FTH101 يمكّنك من تحقيق نتائج إنتاج أكثر ذكاءً وأسرع وأكثر موثوقية في صناعة الإلكترونيات.
المعلمات الفنية
|
المواصفات الفنية |
|
|
طريقة تحديد المواقع |
رؤية المسرح (اختياري) + رؤية الطيران |
|

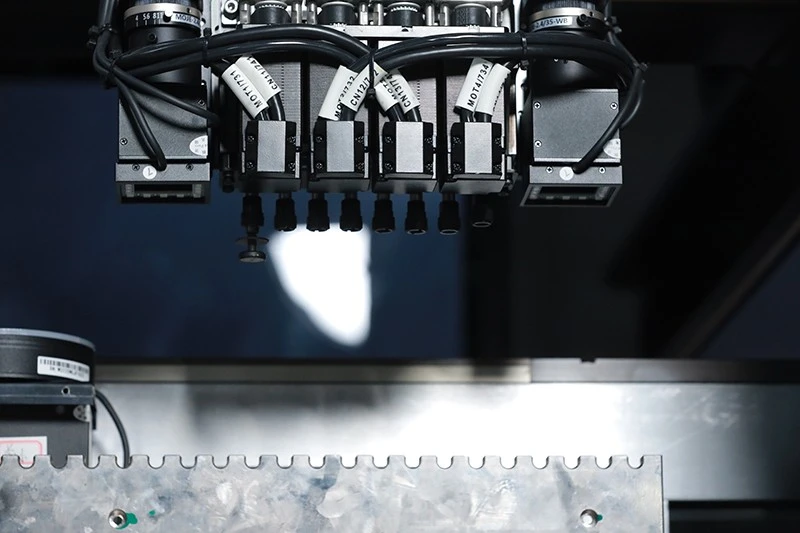

عدد المغزل |
1 الأسلحة *8 فوهات (التباعد: 15mm) |
|
اختر وضع السرعة |
26000CPH |
|
اختر ومكان الدقة |
± 0.03 مم /رقاقة ، ± 0.035mm /ic |
|
نطاق مكون PCB |
0201 ~ 60*50mm ، H: 15mm |
|
SOP ، QFP ، BGA الخ |
|
|
حجم ثنائي الفينيل متعدد الكلور |
دقيقة: 50mm*50mm ، H: 0.5-9mm |
|
كحد أقصى: 550 مم*490 مم ، ح: 0.5-9 مم |
|
|
قاعدة التغذية |
8MM*96 FEEDER محطات |
|
ضغط/ضغط الهواء |
AC 380V/50Hz ؛ 0.5-0.7MPA |
|
القوة المقدرة |
3.5kw |
|
وزن الآلة |
1800 كجم |
|
الأبعاد العامة |
2450 (L)*1420 (W)*1688 (H) Mm |
ميزة الوصف
توافق متعدد الاستخدامات: تم تصميم الجهاز لإدارة مجموعة واسعة من المكونات ومكتبات مركبات ثنائي الفينيل متعدد الكلور دون عناء.
قدرة تغذية كبيرة: إنه يتميز بسعة تغذية واسعة النطاق يمكن أن تستوعب ما يصل إلى 96 فتحة والعديد من صواني IC.
Dual Direct - تقنية التحكم في محرك الأقراص: هذه الميزة تضمن الدقة المعززة والاستقرار في عملية التنسيب.
مشهد قابل للتطبيق
تصحيح المواد الإلكترونية SMT ، الفضاء ، العسكرية ، الأجهزة المنزلية ، الإضاءة والإلكترونيات المستهلكية 3C
